Assa Abloy Carréa

• Glasuitsparing 3760/3764BE
• Technische tekening Carréa 3760/3762
• Technische tekening Carréa 3764
• Flyer Carréa 3760/3762
• Assa Abloy Black Design

Varianten

1. Enkelvoudige scharnieren
2. Dubbele scharnieren
3. Dubbele scharnieren onder hoek

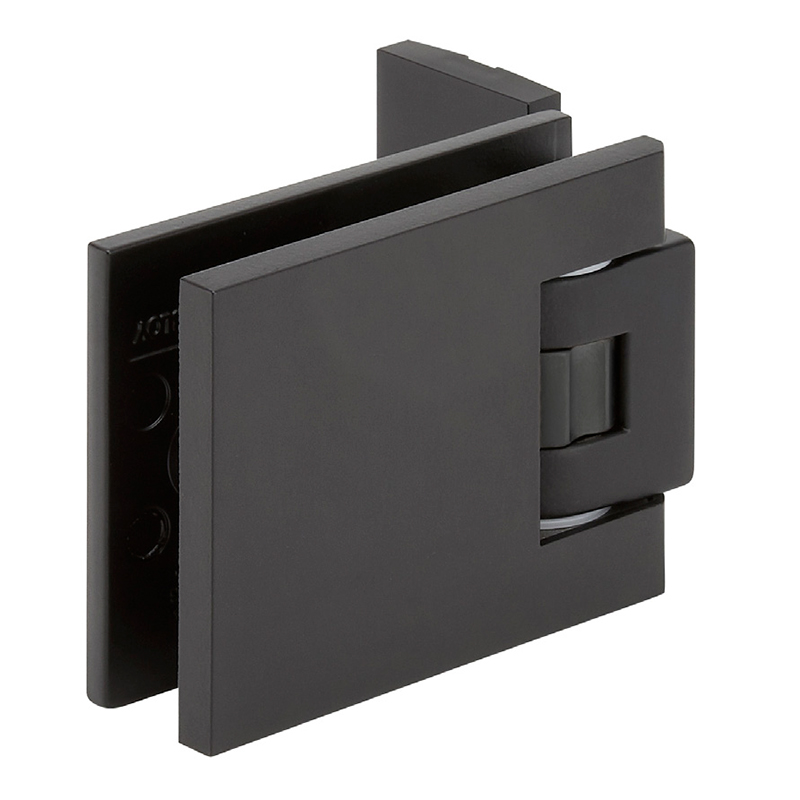

Enkelvoudige douchescharnieren Carréa, regelbaar en muurplaat met 2 bevestigingsgaten en arrêt op 90° art. 3760.30.0RSQ

Algemene karakteristieken

• Voor glasdikte 8 en 10 mm
• Draaias in inox
• Vastzetting op 90°
• Twee montage mogelijkheden:
• Positionering van het scharnier aan de rand van het glas, zie glasuitsparing 3760BE.
• Positionering van het scharnier op 125 mm van de boven- en onderkant van het glas, zie glasuitsparing 3760BE.
• Maximum toegelaten gewicht 45kg, voor volumes met een zwaarder gewicht is het gebruik van een derde scharnier vereist (glasuitsparing 3760BE)
• Vastzetpunt aangeduid door een rode stip

Referentie Uitvoering 3760.30.0RSQ Chromé glanzend 3760.31.0RSQ Chromé mat 3760.74.0RSQ Zwart mat

Enkelvoudig scharnier, muurplaat met 2 bevestigingsgaten, vastzetting op 90° (3760) Opening over 180° Voor montage op aluminium profiel vanaf 40 mm breedte Geleverd met montageschroeven en joints dikte 2 mm voor glas 8 mm, en joints dikte 1 mm voor glas 10 mm Verkoopseenheid: verpakt per twee stuks Gebrevetteerd 'instelbaar nulpunt' en de 'geluidsarm' Kwaliteits 'chroom-eindlaag' op verschillende onderlagen Corrosieweerstand 'EN 1670 Graad 5' Garantie: 5 jaar Glasuitsparing
