Sonovent® Compact
AKOESTISCH DEMPEND, COMPACT EN ZELFREGELEND VENTILATIEROOSTER
INLEIDING
De SONOVENT® Compact is een compacte zelfregelende raamverluchting met goede verhoudingen tussen de akoestische prestaties en de bereikte debieten. Deze SONOVENT® Compact is geschikt voor montage op glas of tussen traverse en past op alle types van ramen: aluminium, hout en PVC*.
PRODUCT
Materiaal
- Binnen- en buitenprofiel: aluminium AlMgSi 0.5 (volgens EN12020-2)
- Afwerking: natuurkleurig geanodiseerd (E6/EV1) of gepoederlakt in alle mogelijke RAL-kleuren (bicolor mogelijk)
- Zwarte kopschotten in ASA polymeer type Luran S (kleurecht, weer- en UV-bestendig)
- Akoestisch dempingsmateriaal: niet brandbare mineraalwol
Bedieningen
Manuele bediening - koordbediening - stangbediening - motorbediening
Beschikbare modellen
De SONOVENT® Compact is beschikbaar met drie verschillende luchtspleten (10, 13 of 15 mm) en wordt enkel op maat gemaakt met een maximale lengte van 2000 mm (montage op glas) of een maximale lengte van 2500 mm (montage tussen traverse).

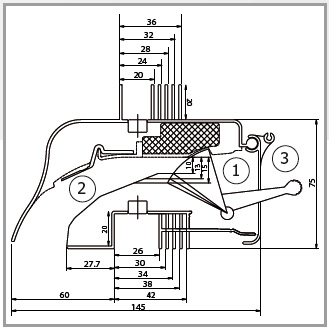

Details onderdelen (zie tekening hieronder)
- Binnenklep voor ventilatieregeling
- Zelfregelend element: voorkomt tocht en bespaart energie
- Onderhoudsvriendelijk afneembaar binnenprofiel
Pluspunten
- Zelfregelende ventilatie (klasse P3) om tocht te vermijden en energieverlies te minimaliseren
- Geluiddemping tussen 33 en 36 dB in open positie
- 3 verschillende luchtdebieten in hetzelfde model

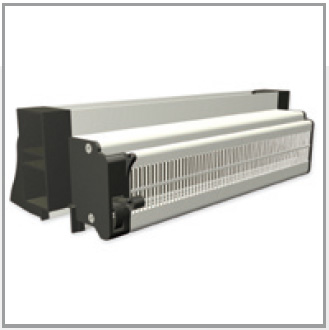

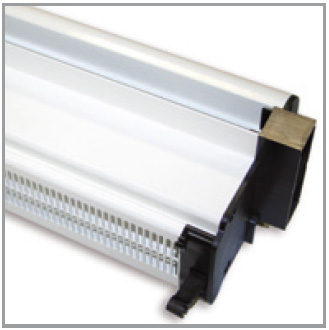

Afbeeldingen

TECHNISCHE EIGENSCHAPPEN
|
SONOVENT® Compact |
| Luchtspleet |
10 mm |
13 mm |
15 mm |
| GEGEVENS VOOR VENTILATIEBEREKENING |
| Debiet Q bij 1 Pa (NL) |
12,1 dm³/s/m |
15,2 dm³/s/m |
19,4 dm³/s/m |
| Debiet Q bij 2 Pa (BE) |
58,9 m³/h/m |
67,7 m³/h/m |
71,5 m³/h/m |
| GEGEVENS VOOR E-PEILBEREKENING & EPB-AANGIFTE |
| Debiet q1 bij 2 Pa (BE) |
59,9 |
68,9 |
72,7 |
| Debiet q1 bij 10 Pa (BE) |
63,4 |
68,9 |
68,1 |
| L0 bij 2 Pa |
0,031 |
| L0 bij 10 Pa |
0,031 |
| Regelbaarheid |
Continu |
| Zelfregelendheidsklasse |
P3 |
| U-waarde |
6,0 W/m²K |
| Vermenigvuldigingsfactor m : |
|
| - bij natuurlijke afvoer (SYSTEEM A) |
1,36 |
| - bij mechanische afvoer (SYSTEEM C) |
1,40 |
| - bij gebruik binnen SYSTEEM C+ |
1,08 |
| Lekdebiet in gesloten stand bij 50 Pa < 15% |
Ja |
| Insectenwerend |
Ja |
| Waterdichtheid in gesloten toestand tot 650 Pa |
Ja |
| Waterdichtheid in open toestand tot 100 Pa |
Ja |
| COMFORT |
| Geluiddemping Dn,e,w (C;Ctr) |
| - in open positie | 36 (0;-1) dB |
35 (0;-1) |
dB 33 (0;-1) dB |
| AFMETINGEN |
| Glasaftrek |
78 mm |
| Hoogte |
95 mm |
| Glasdikte |
20, 22, 24, 28, 32 & 36 mm |
|
