Universeel toepasbaar voor volglas-systemen van ieder type.

Door een breed spectrum aan basisvormen en varianten maakt het hoekbeslagprogramma DORMA Universal de realisering van nagenoeg ieder volglas-constructieconcept mogelijk.

Zo kunnen volglas-systemen met in de meest uiteenlopende configuraties met vaste elementen en verstijvingen, onder elke gewenste hoek en dubbelwerkende of aanslagdeuren, 1- of 2-vleugelig, worden uitgevoerd.

Het beslag is zodanig geconstrueerd dat noodzakelijke werkzaamheden als glasfrezen en -boren eenvoudig en snel kunnen worden uitgevoerd. Standaard voorzien van sponningen voor 10 mm dik glas kan dit beslag ook met tussenprofielen voor glasdiktes van 8 en 12 mm en, onder bepaalde voorwaarden, tevens voor 15 en 19 mm dik glas worden toegepast.

Deuruitvoering:

max. deurgewicht: 100 kg
max. deurbreedte: 1100 mm
draaipunt: variabel 55 of 65 mm

Klik op de foto's hierboven om ze te vergroten.

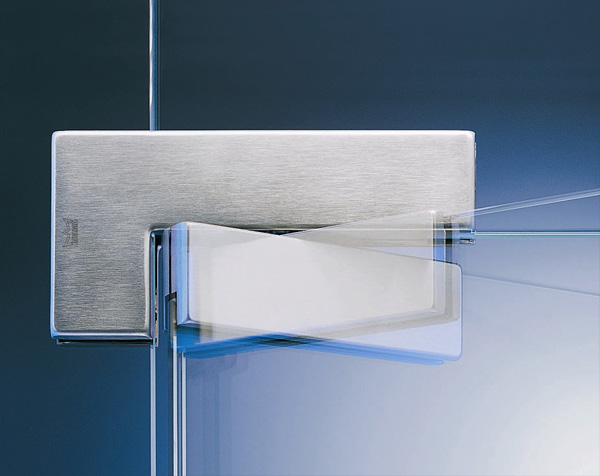

PT-UNIVERSAL HOEKBESLAG

Het DORMA-Glas PT-UNIVERSAL hoekbeslag voor 10mm gehard glas heeft als basisvorm een horizontale rechthoek met overmeten dimensies 164x51x32mm.

Het DORMA-Glas PT-UNIVERSAL hoekbeslag kan aangepast worden voor 8 en 12mm gehard glas door middel van aangepaste beslagvoeringen. Ook speciale uitvoeringen voor 15mm en 19mm gehard glas zijn leverbaar voor de artikels PT10, PT20/22, PT30, PT40, PT60/61, PT70, PT80, PT90, PT91 en US10.

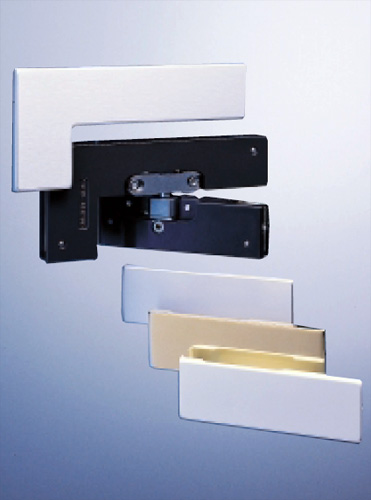

Een DORMA-Glas PT-UNIVERSAL hoekbeslagelement wordt typisch samengesteld uit:

een tweedelig, gegoten corpus in een gecoate metaallegeringmet ingegoten DORMA-Glas merknaam tweezijdig doorgaand bevestigd op het glasmiddels verzonken binnenzeskant-montagebouten M6 resp. M8 in kunststof hulzen ter bescherming van het glas welke met 15 Nm resp. 20Nm dienen te worden aangedraaidwaarbij het glas gefixeerd wordt door middel van inklemming;
aan de glasdikte aangepaste beslagvoeringen in vormgeperste, vochtbestendige composietmaterialen waardoor de inklemming van het glas geborgd wordt en afschuiven wordt verhinderd;
in voorkomend geval één of meerdere functiebepalende inzetstukken in diverse hoogwaardige materialen,aangepast aan de vereiste functionaliteit;
afdekkappen met ingelaserd DORMA-logo welke middels een beproefde stifttechniekbevestigd worden op het corpus,
leverbaar in:
- aluminium
  - mat geborsteld of gepolierd, geanodiseerd in diverse kleuren
    of
  - gemoffeld in RAL-kleur naar keuze,
- messing, mat of gepolierd of glansverchroomd,
- inox, mat geborsteld of gepolierd.

Het DORMA-Glas PT-UNIVERSAL hoekbeslag wordt toegepast voor:

het realiseren van hardglazen axiale deurenmet maximale breedte B= 1100mm en maximaal gewicht G= 100kg,met draaipuntsafstand X= 65mm of 55mm of 15mm (= klemvrij beslag),en dit zowel binnen een bouwkundige dagopeningals in combinatie met hardglazen boven- en/of zijlichten;
het niet-dragend verbinden van hardglazen glaszwaardenen/of steunberen aan hardglazen panelen onder een hoek van 90°-180°,
het niet-dragend verbinden van hardglazen panelen onderlingonder een hoek van 90°-180°,
het niet-dragend verbinden van hardglazen panelenaan haakse bouwkundige elementen.
